杨德山：板芯涂层质量调研与发展建议
中国太阳能热利用产业联盟平板太阳能专业委员会秘书长、北京九阳实业有限公司董事长-杨德山先生演讲
板芯涂层质量跟踪调查表情况介绍
u共调查工程项目13个，其中进口蓝膜涂层集热器3个项目，镀黑铬涂层集热器5个项目，阳极氧化涂层集热器5个项目；
u进口蓝膜涂层集热器项目分别为2004年、2005年、2011年建成并投入使用，其中2004年、2005年项目采用的为铜基材蓝膜集热器，2011年项目采用铝基材蓝膜集热器，三个项目目前涂层颜色无明显变化，无脱落、裂纹、起泡、剥落及生锈现象，使用后没有进行涂层吸收率、发射率再次检测。

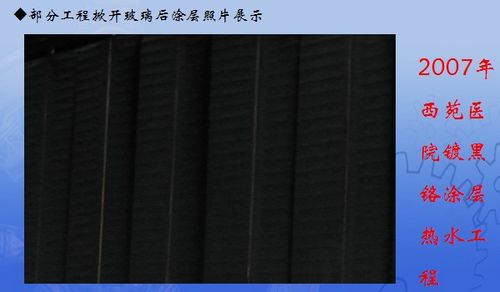

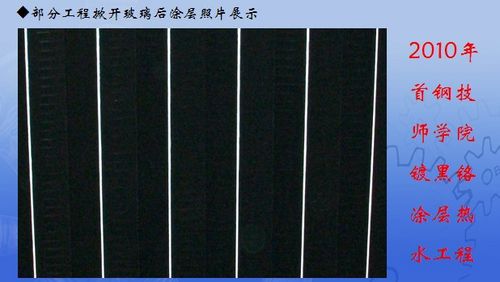

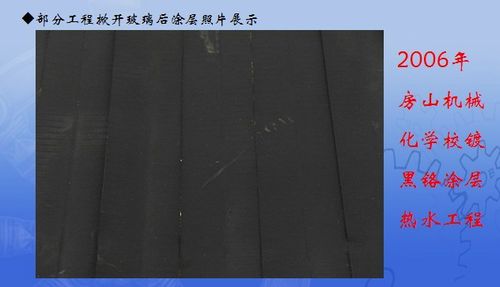

u镀黑铬涂层集热器项目分别为2006（1个）、2007（1个）、2009（3个）建成并投入使用，均采用的为铜基材镀黑铬集热器，五个项目目前涂层颜色无明显变化，无脱落、裂纹、起泡、剥落及生锈现象，使用后没有进行涂层吸收率、发射率再次检测。
u阳极氧化涂层集热器项目均为2010（5个）建成并投入使用，均采用的为铝基材阳极氧化集热器，五个项目目前涂层颜色无明显变化，无脱落、裂纹、起泡、剥落及生锈现象，使用后没有进行涂层吸收率、发射率再次检测。
不同板芯涂层盐雾试验结果
为了对比各种涂层的耐候性，我公司针对平板集热器进口蓝膜涂层（1种）、进口凝胶涂层（1种）、国产蓝膜涂层（1种）、国产镀黑铬涂层（2种）、国产阳极氧化（2种）等七种涂层进行了盐雾试验，试验条件如下：
1、5%浓度盐水盐雾25小时；
2、沸腾蒸汽32小时；

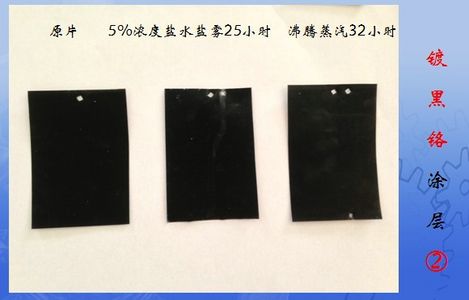

3、具体试验结果及照片如下所示。

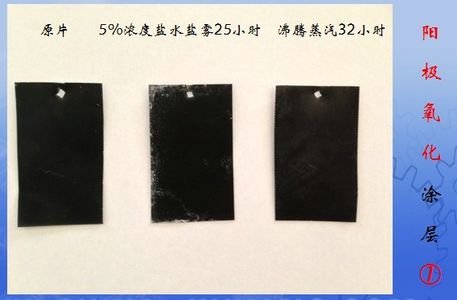

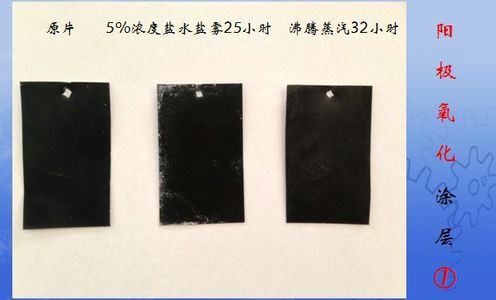

本次测试结果：

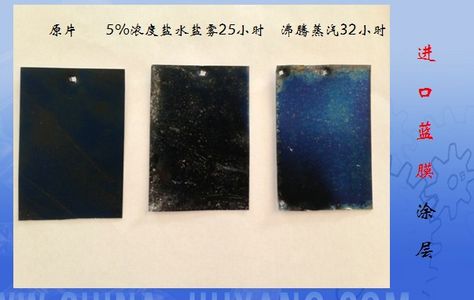

u进口、国产蓝膜涂层产品在本次盐雾试验中表现不佳，试验前后颜色变化较大，并且有涂层脱落情况；

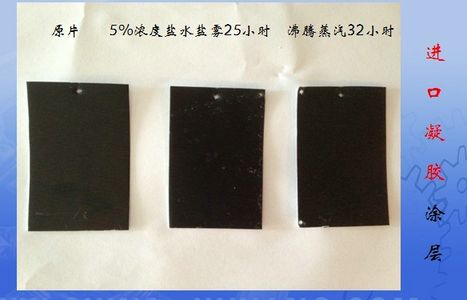

u进口凝胶涂层产品试验前后颜色均匀一致；

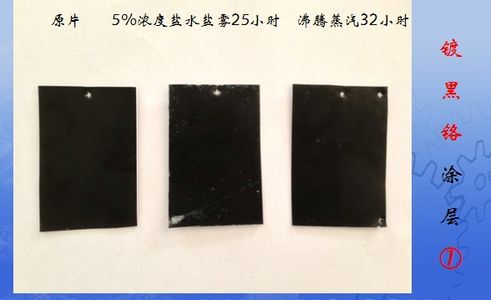

u国产镀黑铬涂层产品试验前后颜色基本没有变化；
u国产阳极氧化涂层产品试验前后颜色变化较少，涂层稍有剥落现象。
不同板芯涂层吸收率、发射率检测结果

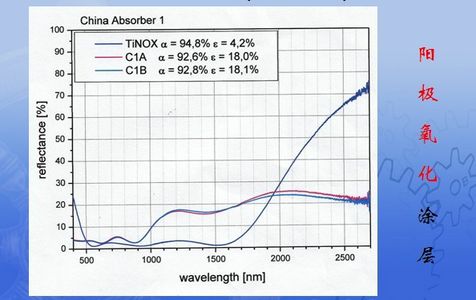

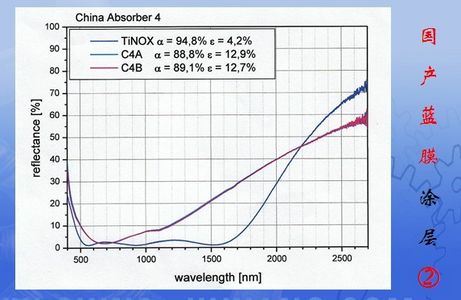

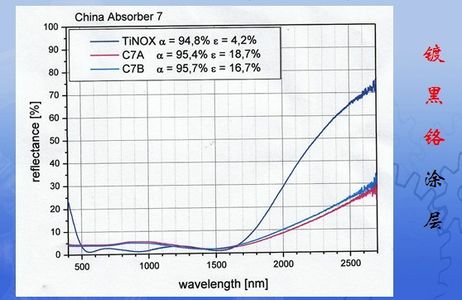

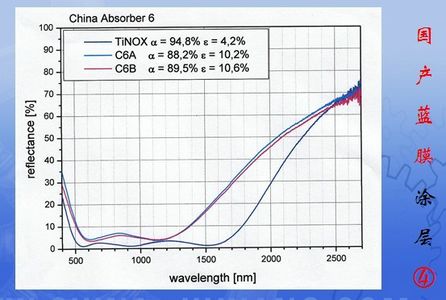

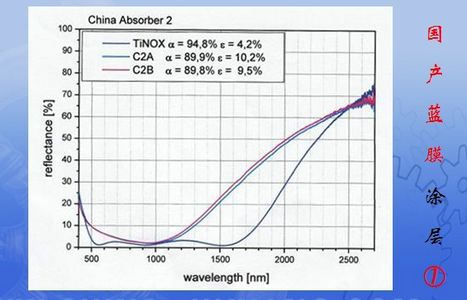

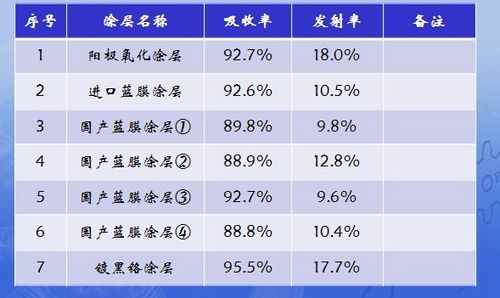

为了对比各种涂层的吸收率、发射率性能，我公司委托国外检测机构针对平板集热器进口蓝膜涂层（1种）、国产蓝膜涂层（4种）、国产镀黑铬涂层（1种）、国产阳极氧化（1种）等七种涂层进行了测试，分别与TiNOX涂层进行对比，具体试验结果如下所示。

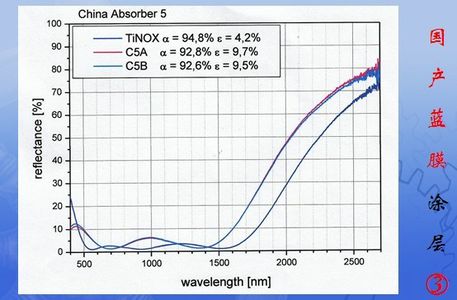

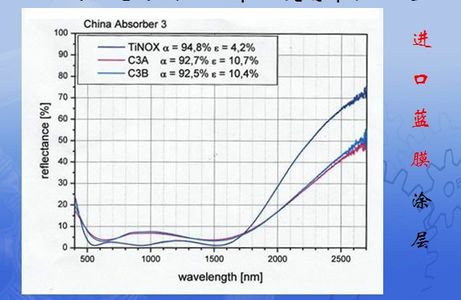

通过以上结果我们不难看出，国内蓝膜涂层参差不齐，差别较大，国产蓝膜涂层③号基本和进口蓝膜涂层测试结果基本相同，从发射率和吸收率角度来看，国产蓝膜涂层③质量较好。
另外，单纯从吸收率和发射率来看，其中吸收率最好的为国内镀黑铬涂层，但发射率也较高，发射率最高的为国内阳极氧化涂层。
板芯涂层发展建议
理想的选择性涂层除了应具备良好的光学性能外，还应该满足光学性好、耐候性强、价格低廉、工艺简单、材料供应充足和对环境无污染等条件。
目前，国内选择性涂层及制备方法，均存在投资较大，成本较高，有些膜层制备过程污染严重等问题，随着人们对环境的关注,成膜过程存在污染性的选择性涂层将逐渐被取代,随着新型材料及技术发展,平板太阳能集热器膜层的研制将向环保型方向发展，另外，纳米技术和高温技术的应用，将使太阳能选择性吸收涂层在新的研究上取得突破。
