青岛保利海上罗兰项目平板别墅分体系统

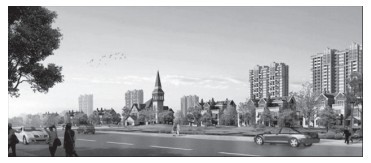

一、工程概况
保利海上罗兰，位于青岛市胶南东部新城，滨海大道和两河交汇处，南望灵山湾一线海景。项目处于青岛市重点打造的高端旅游度假版块——灵山湾旅游度假区内，区域内配套齐备，拥有国际标准18洞的东方高尔夫球场和投资40亿元的集游艇俱乐部、主题公园区、酒店式公寓区、度假酒店区、沙滩休闲区、核心商业街于一体的水城度假项目。保利海上罗兰借势青岛“拥湾发展”的政策优势和人们对海居生活的向往，以70万㎡恢弘气度打造青岛前海新中心 世界级滨海庄园，作为保利在北中国唯一的一线滨海大型别墅住区，涵盖别墅、高层公寓、商业三种物业类型，为业主打造全方位的世界级滨海庄园生活。对于海上罗兰的别墅项目，其太阳能热水是通过平板太阳能别墅热水系统实现的。
二、设计施工说明

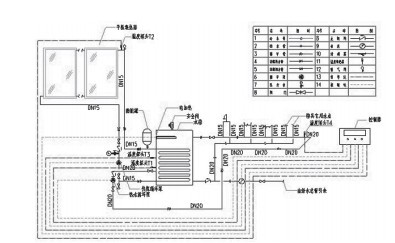

1.运行原理图及说明

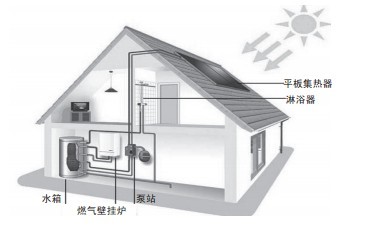

本系统适用于家用分体式小型太阳能热水系统，根据日用热水总量，同时结合楼的建筑结构，每户配置的太阳能集热器均安装在屋顶，热媒循环泵及控制箱、膨胀罐等设备安装室内或预留的指定位置，分户储热水箱安装在每户的预留位置上：
（1）太阳能温差循环：当太阳能集热器出口端温度T2-T1≥5℃（可调节），太阳能循环泵启动，使太阳能集热器内热媒进入用户储热水箱内的盘管加热水箱内的水，当T2-T1≤2℃（可调节），太阳能循环泵停止。
（2）超温保护功能
当T3≥60℃（可设定），热媒循环泵停止工作，防止水箱内的温度过高造成用户烫伤。
（3）辅助电加热定时加热功能
在设定的加热时间段内，如储热水箱内的温度低于45℃（可调节），辅助电加热管启动，对水箱进行定时定温加热，直到设定的温度50℃（可调节）为止，电加热停止。
（4）当回水管路上的温度T4温度低于设定温度35时，开启管路循环泵，通过循环，保证供水管路中始终有热水，实现用户即开即热。

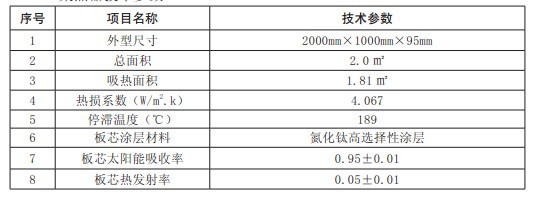

2.集热器技术参数
本系统适用于家用分体式小型太阳能热水系统，根据日用热水总量，同时结合楼的建筑结构，每户配置的太阳能集热器均安装在屋顶，热媒循环泵及控制箱、膨胀罐等设备安装室内或预留的指定位置，分户储热水箱安装在每户的预留位置上：
（1）太阳能温差循环：当太阳能集热器出口端温度T2-T1≥5℃（可调节），太阳能循环泵启动，使太阳能集热器内热媒进入用户储热水箱内的盘管加热水箱内的水，当T2-T1≤2℃（可调节），太阳能循环泵停止。
（2）超温保护功能
当T3≥60℃（可设定），热媒循环泵停止工作，防止水箱内的温度过高造成用户烫伤。
（3）辅助电加热定时加热功能
在设定的加热时间段内，如储热水箱内的温度低于45℃（可调节），辅助电加热管启动，对水箱进行定时定温加热，直到设定的温度50℃（可调节）为止，电加热停止。
（4）当回水管路上的温度T4温度低于设定温度35时，开启管路循环泵，通过循环，保证供水管路中始终有热水，实现用户即开即热。

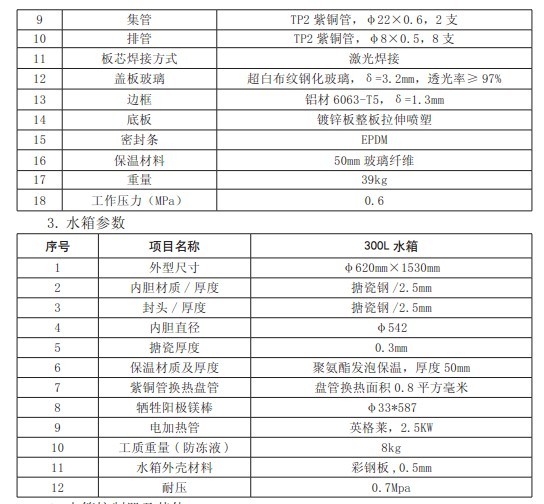

2.集热器技术参数
4.水箱控制器及其他
控制器为挂墙式安装，采用摩托罗拉微处理芯片，运用模糊控制技术，LED显示，内设漏电保护、低电压保护、防干烧保护，具有定时开/关机、温差循环、自动保温加热、温度设置、红外遥控、电子防电墙、故障自我诊断等功能。
三、节能效益分析
1．每平米平板集热器每年节能量为200公斤标煤，每套别墅采用5平米太阳能集热器，每年节煤1.0吨。

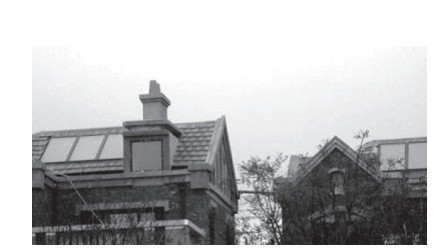

四、海上罗兰的别墅项目实拍照片：
